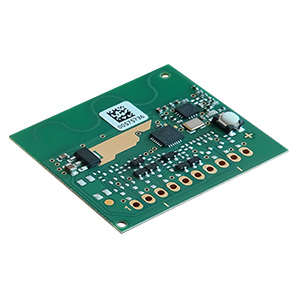

RCD14 Empfangsmodul Open-Collector
Mit dem Open-Collector Empfangsmodul RCD14 können vorhandene Steuerungen oder Geräte mit einem Funksystem nachgerüstet oder kombiniert werden.
Über die Open-Collector Ausgänge werden angeschlossene Geräte entsprechend der ausgewählten Betriebsart geschaltet. Die geschalteten Ausgänge OC1, OC2, OC3 und OC4 sind den Tastencodierungen A, B, C und D fest zugeordnet.
In die Steuerung können 32 Sendecodes eingelernt werden. Bei einem Spannungsausfall bleiben die gelernten Sendecodes gespeichert.
Über die Open-Collector Ausgänge werden angeschlossene Geräte entsprechend der ausgewählten Betriebsart geschaltet. Die geschalteten Ausgänge OC1, OC2, OC3 und OC4 sind den Tastencodierungen A, B, C und D fest zugeordnet.
In die Steuerung können 32 Sendecodes eingelernt werden. Bei einem Spannungsausfall bleiben die gelernten Sendecodes gespeichert.
RCD14E5004A02
Technische Daten
| Codierung | Easywave Bis zu 32 Sender können eingelernt werden. |
| Konformität | EN 300 220 |
| Frequenz | 868,30 MHz |
| Spannungsversorgung | 5-24V DC |
| Stromaufnahme | max. 11 mA |
| Ausgänge | 4x Open-Collector |
| Max. Ausgangsbelastung | Umax: 40V Imax: 80mA |
| Betriebsarten: | EIN/AUS (2-Tast-Bedienung) EIN/AUS + TOTMANN (1-Tast-Bedienung) TOTMANN (1-Tast-Bedienung) |
| Betriebstemperatur | -20 °C bis +60 °C |
| Abmessungen (B/L/H) | 35/31/4 mm, RM 2,54 mm |
Lieferumfang
- Empfangsmodul Open-Collector
- Bedienungsanleitung
Ausführungen
| Produktnummer | Beschreibung |
|---|---|
| RCD14E5004A02 | Empfangsmodul Open-Collector, Easywave, 5-24V DC, 4x OC-Ausgang, ohne Stiftleiste |
Anschlussplan
